Comment fonctionne un transformateur haute tension ?

Le fonctionnement des transformateurs haute tension repose sur des principes physiques ingénieux qui méritent d’être explorés. Mais lesquels sont-ils ? Découvrez comment fonctionnent ces équipements indispensables dans les réseaux électriques modernes.

Le principe de l’induction électromagnétique

Au cœur du fonctionnement du transformateur haute tension se trouve le principe fondamental de l’induction électromagnétique. Lorsqu’un courant alternatif circule dans le bobinage primaire du transformateur, il génère un champ magnétique variable. Ce dernier traverse le noyau en fer du transformateur et induit une tension dans le bobinage secondaire.

C’est grâce à ce phénomène physique que la tension peut être élevée ou abaissée selon les besoins. L’ampleur de cette transformation dépend du rapport entre le nombre de spires des enroulements primaires et secondaires.

La maîtrise de l’induction électromagnétique permet aux transformateurs haute tension de jouer un rôle clé dans le transport de l’électricité. En élevant la tension, ils réduisent les pertes par effet Joule dans les lignes électriques, ce qui rend possible la transmission de l’énergie sur de grandes distances. À l’inverse, en abaissant la tension, ils adaptent l’électricité aux besoins des consommateurs finaux.

Cette modulation de la tension s’effectue sans modifier la fréquence du courant alternatif, généralement fixée à 50 ou 60 Hz selon les régions du monde.

Les composants essentiels d’un transformateur haute tension

Un transformateur haute tension est constitué de divers éléments clés qui assurent son fonctionnement optimal. Au cœur de l’appareil se trouvent les bobinages primaires et secondaires, enroulés autour d’un noyau magnétique. Ce dernier, généralement composé de tôles d’acier empilées, offre un chemin de faible réluctance pour le flux magnétique. Les bobinages sont soigneusement isolés les uns des autres et du noyau pour éviter tout court-circuit.

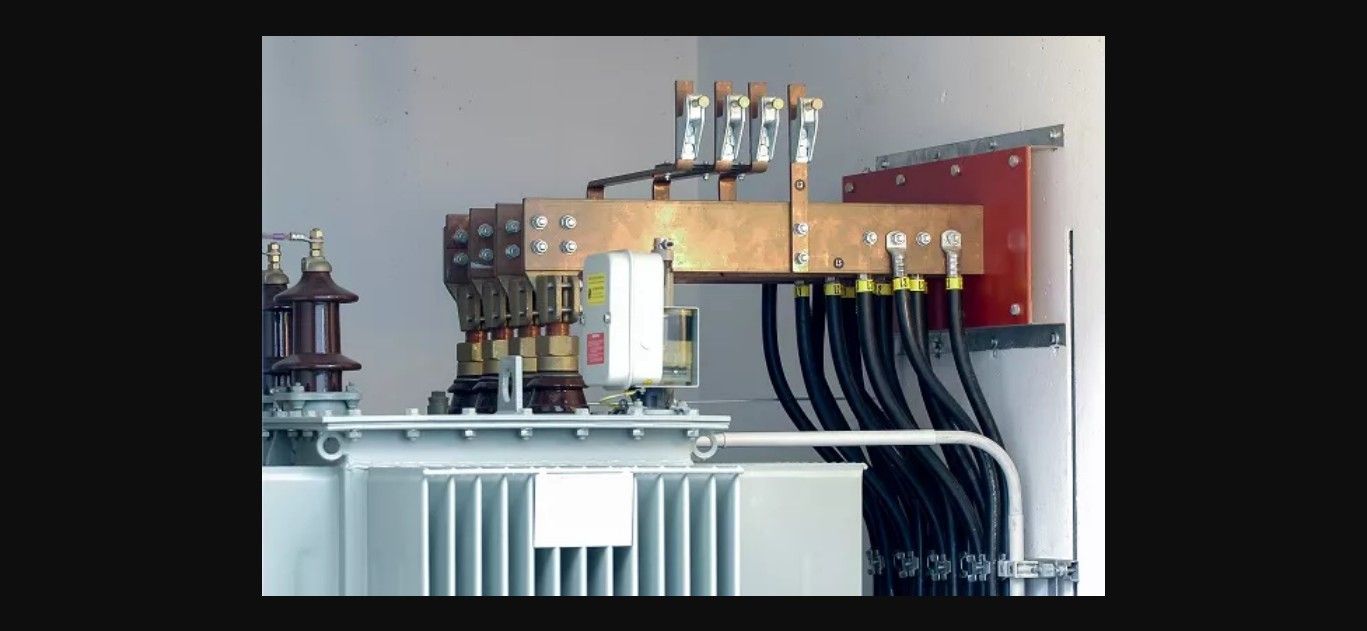

Outre les bobinages et le noyau, d’autres composants jouent un rôle essentiel. Le système de refroidissement, à huile ou à air, permet de dissiper la chaleur générée par les pertes dans le transformateur. Les traversées, quant à elles, assurent la connexion entre les enroulements et les lignes électriques extérieures tout en maintenant l’étanchéité.

Pour finir, des dispositifs de protection tels que les fusibles et les disjoncteurs protègent le transformateur contre les surcharges et les défauts électriques.
